Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

6 de julio de 2024

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Daimler Truck México
Dirección: Carr. Santiago Tianguistenco 786 C.P 52613 Santiago Tianguistenco de Galeana MX
Responsable Equipo: Ing. Martín Vázquez
Correo: martin.vazquez@gposac.com.mx
Descripción Actividades Centro de Carga
Nombre del tablero, maquina o equipo que se está midiendo: Tablero Distribución 480/277 Vca del Transformador 1.
Descripción general de la carga que se está midiendo (electrónica, sensible, fundición, motores, etc): El equipo de medición esta en el alimentador del área de pintado, la cual cuenta con varios compresores.
Información del Medidor PQ
Marca: ACUVIM-EL
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 277/480 V
Demanda Contratada: --
Corriente de Demanda Máxima \(I_L\): 1368.27 A
Corriente Máxima de Corto Circuito \(Icc\): --
Transformador del Tablero: 2500 kVA
Medición: Mensual
Fecha de medición inicial: 04/06/2024
Fecha de medición final: 30/06/2024

Diagrama Unifilar

Resumen General

Nota
  • La distorsión armónica total de la tensión se encuentra dentro de límites. La distorsión armónica total de la corriente y su contenido armónico se pueden considerar normales para el tipo de carga. Tanto el desbalance de la tensión como de la corriente se encuentran dentro de límites.
Tip
  • Ninguno
Importante

  • El contenido armónico de la tensión se observa atípico, con armónicas mayores a la 13ava con valores elevados. Este fenómeno se da entre semana cuando se tiene demanda máxima. Se recomienda hacer un análisis más a detalle del contenido armónico de la tensión, dado que puede ocasionar problemas de operación a equipos sensibles.

  • Adicionalmente, en el periodo de medición se observaron 5 caídas de tensión, dos de ellas por debajo de los 220V. Se debe de revisar que estas caídas de tensión no estén ocasionando la salida de operación de quipos.

Precaución
  • La distorsión armónica de voltaje, aunque dentro de límites, presenta un comportamiento atípico en su contenido armónico, armónicas de orden superior con valores altos.
Advertencia
  • Puede ser que la distorsión en la tensión este ocasionando un problema dentro de la planta.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 276 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.84 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 3.63 0 - 5 %
Desbalance Dv % 0.35 0 - 2 %
Desbalance Di % 8.38 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
58.25 75.50 698.45 581.51 800.11 814.74 828.42

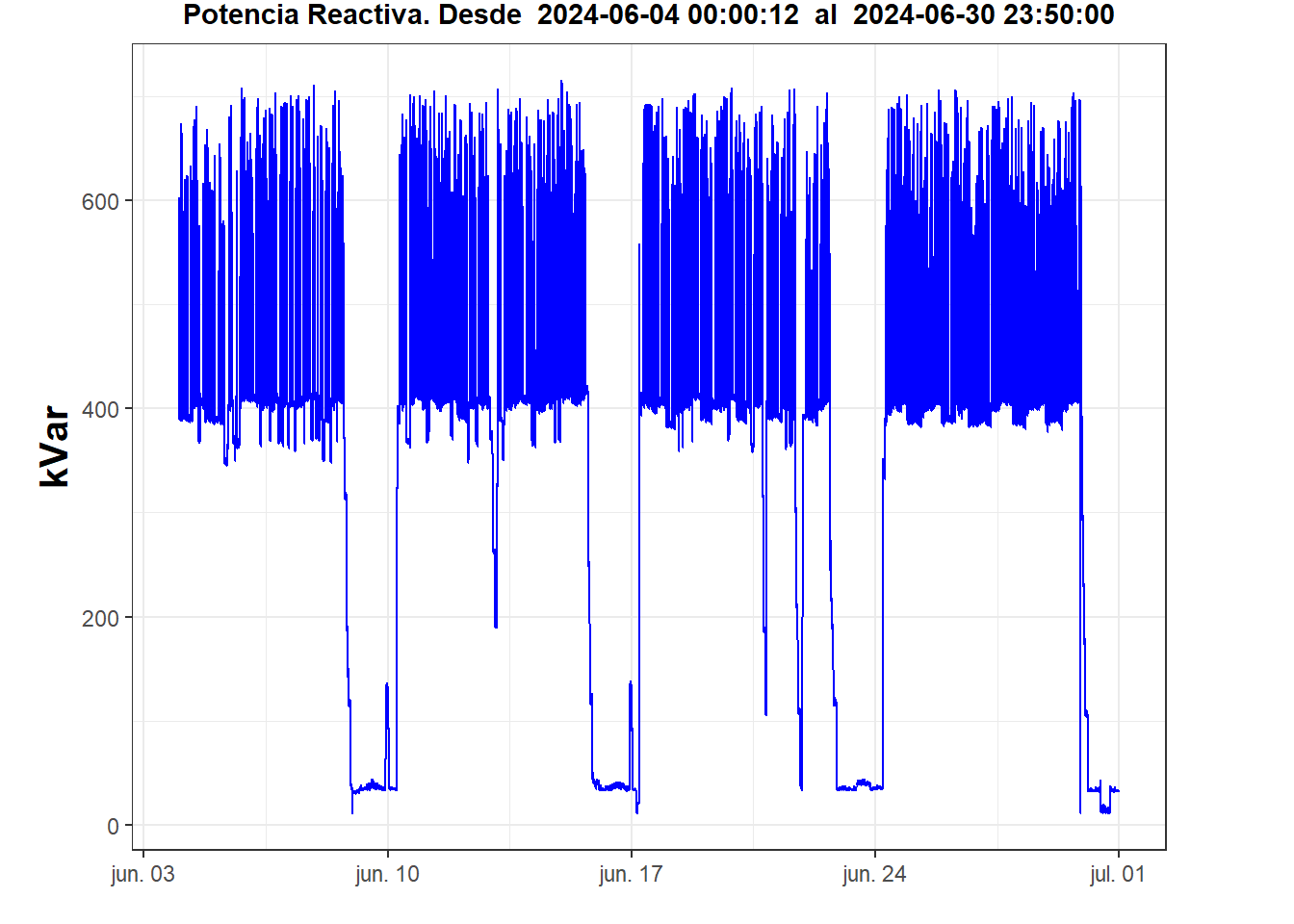

Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
10.89 33.70 401.35 363.91 641.50 691.34 715.59

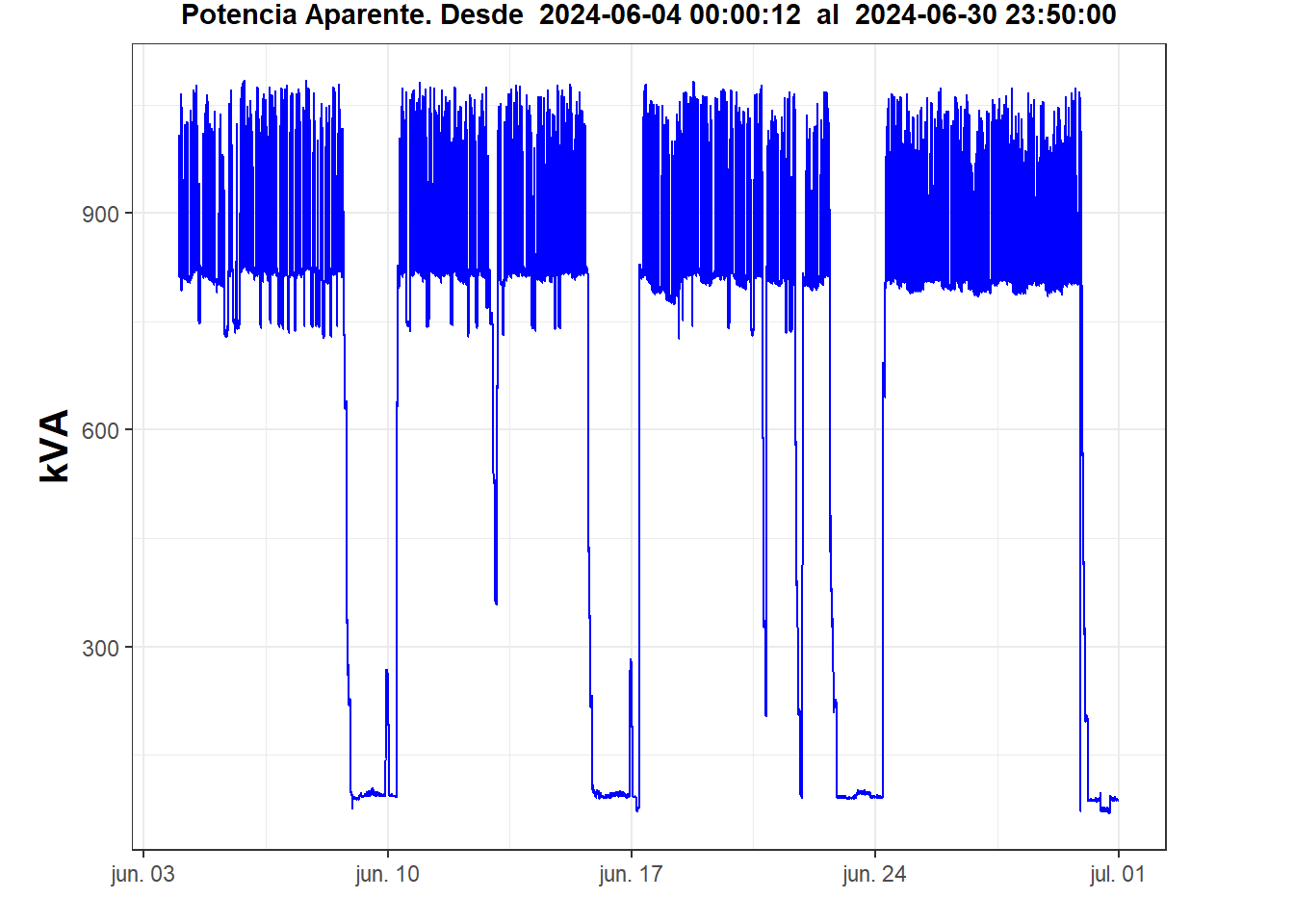

Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
68.83 90.73 809.27 692.73 1,029.40 1,066.00 1,084.13

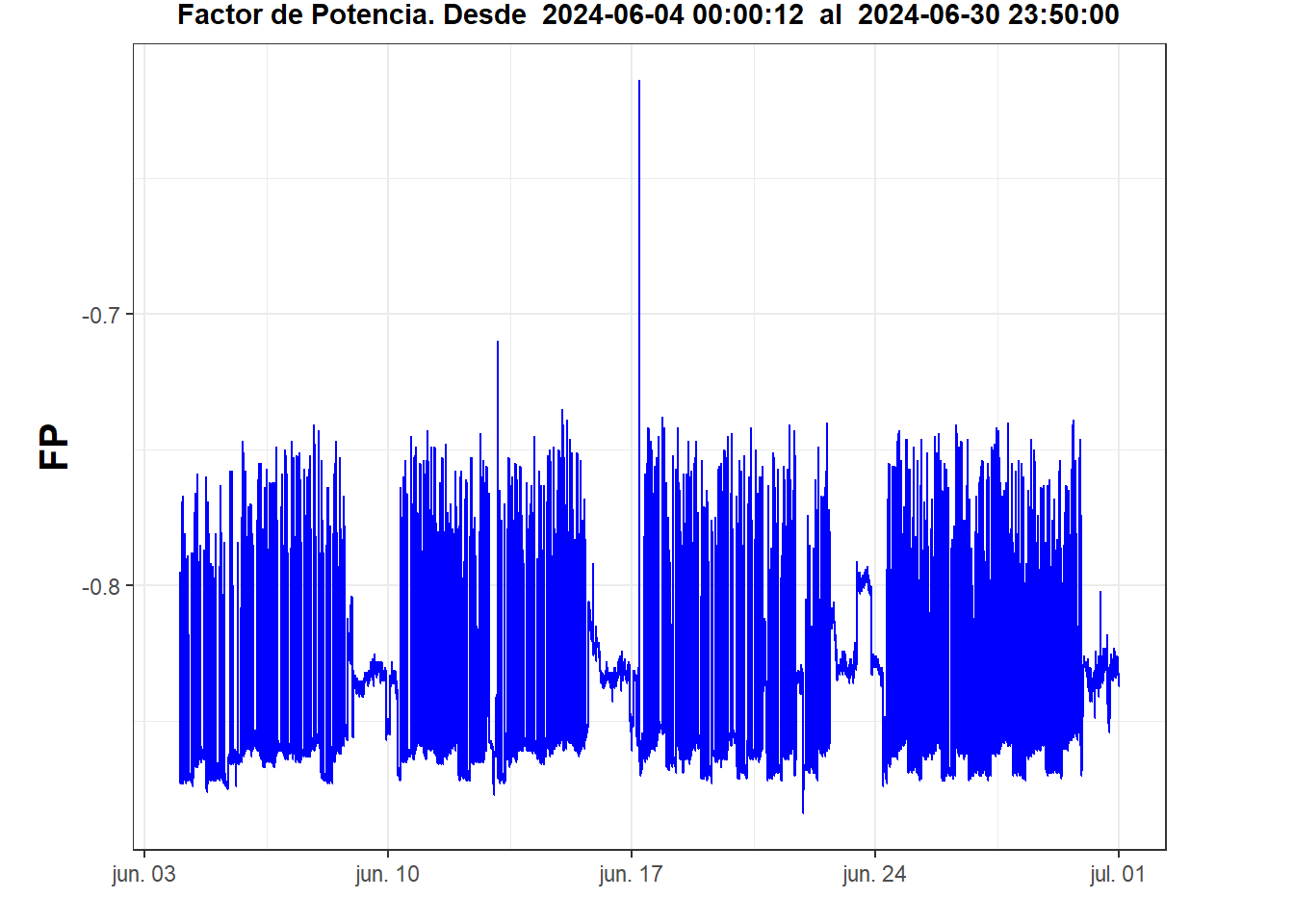

Factor de Potencia
min. p5 p50 mean. p95 p99 max.
−0.88 −0.87 −0.86 −0.84 −0.78 −0.75 −0.61
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.57 1.39 2.44 2.42 3.63 4.08 4.91
THDi (%)
min. p5 p50 mean. p95 p99 max.
4.38 5.98 8.28 14.48 44.27 54.57 68.44
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.14 0.20 0.26 0.26 0.35 0.40 0.58
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.92 2.22 2.94 3.74 8.38 9.26 10.62
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.89 59.96 60.00 60.00 60.04 60.05 60.08
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
262.83 267.70 275.75 274.99 280.86 284.37 286.84
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
77.44 105.23 974.49 841.55 1,264.43 1,314.24 1,368.27

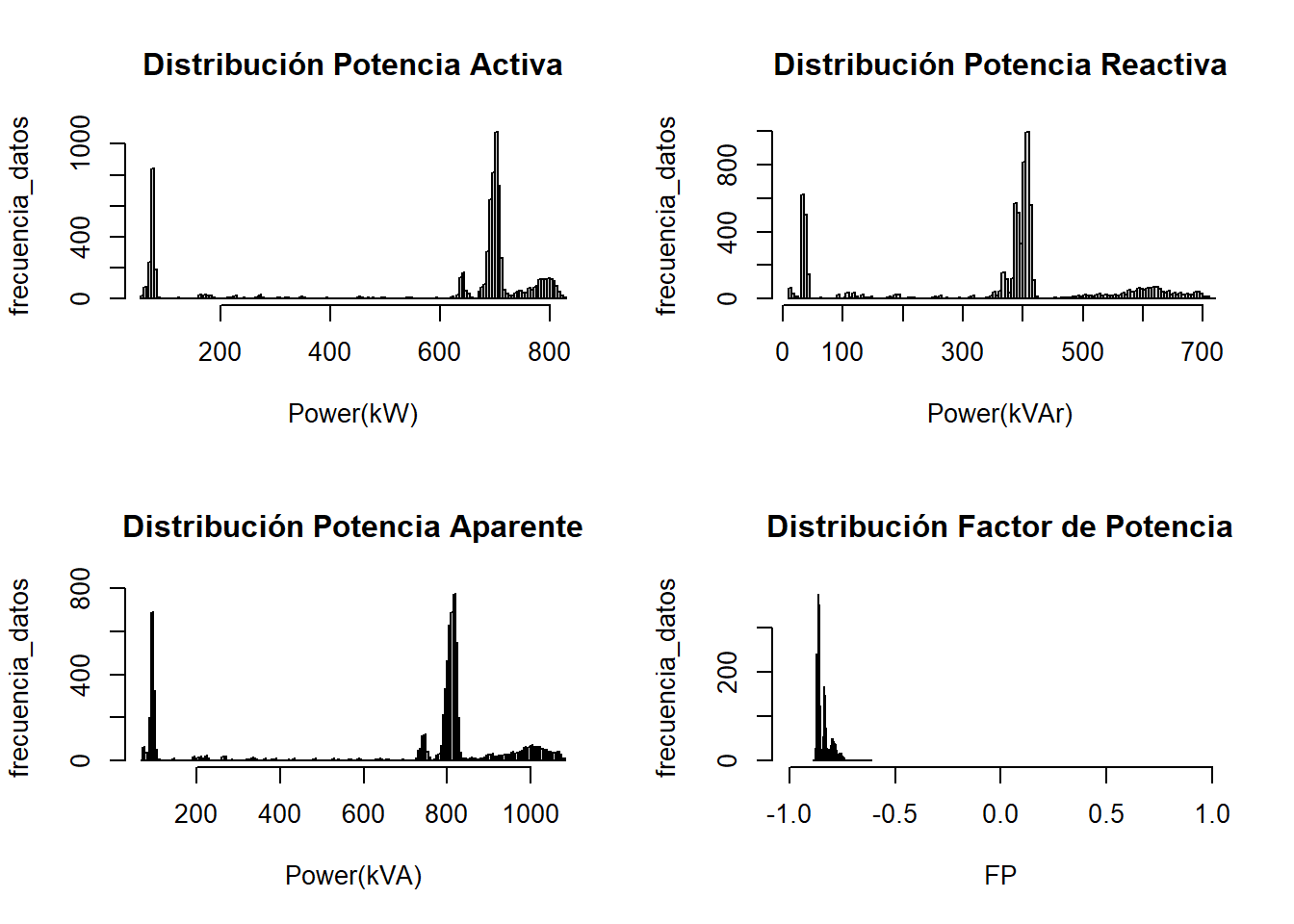

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 58 Min. : 11 Min. : 69 Min. :-0.88
1st Qu.:640 1st Qu.:367 1st Qu.: 743 1st Qu.:-0.86
Median :698 Median :401 Median : 809 Median :-0.86
Mean :582 Mean :364 Mean : 693 Mean :-0.84
3rd Qu.:709 3rd Qu.:412 3rd Qu.: 823 3rd Qu.:-0.83
Max. :828 Max. :716 Max. :1084 Max. :-0.61

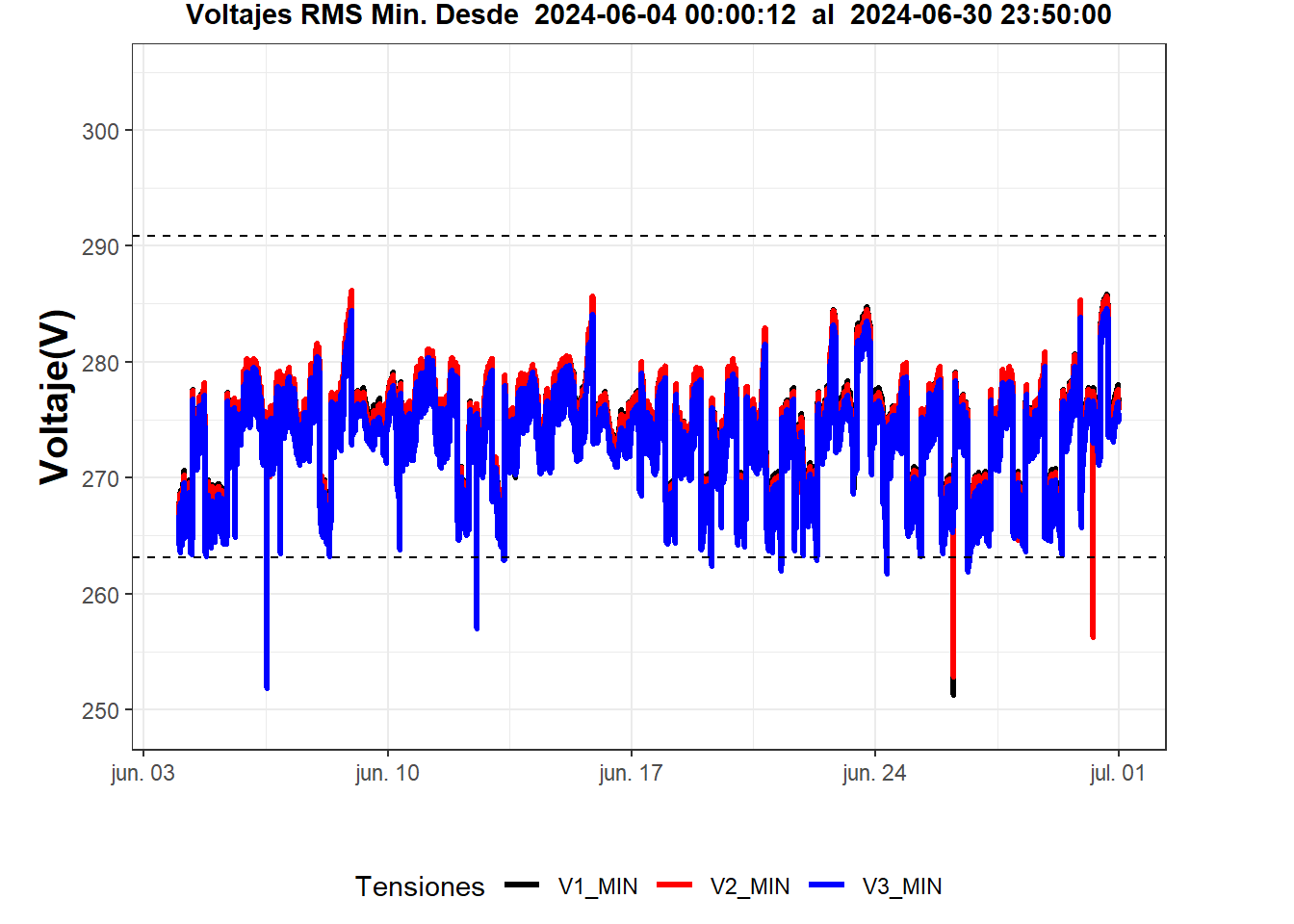

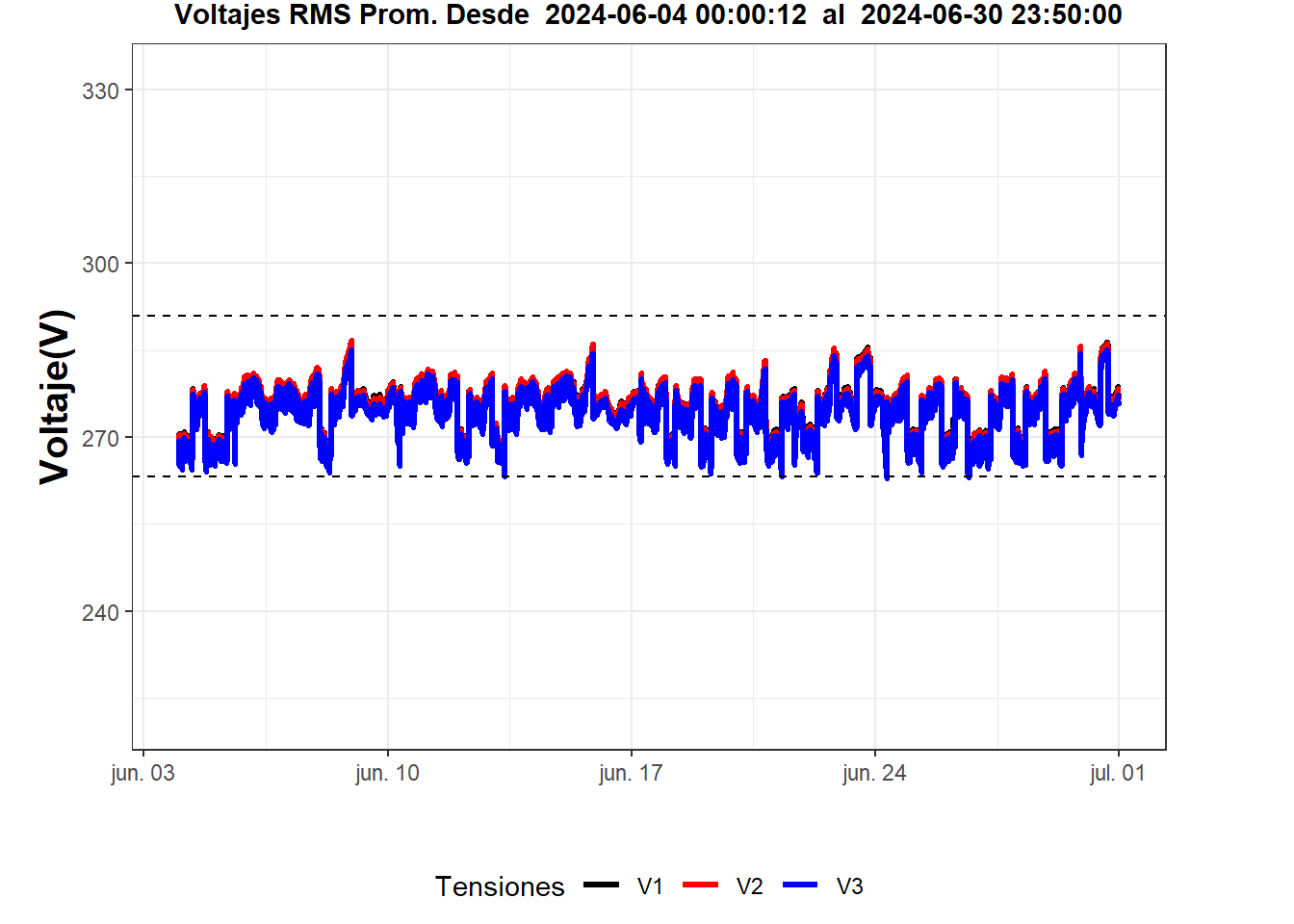

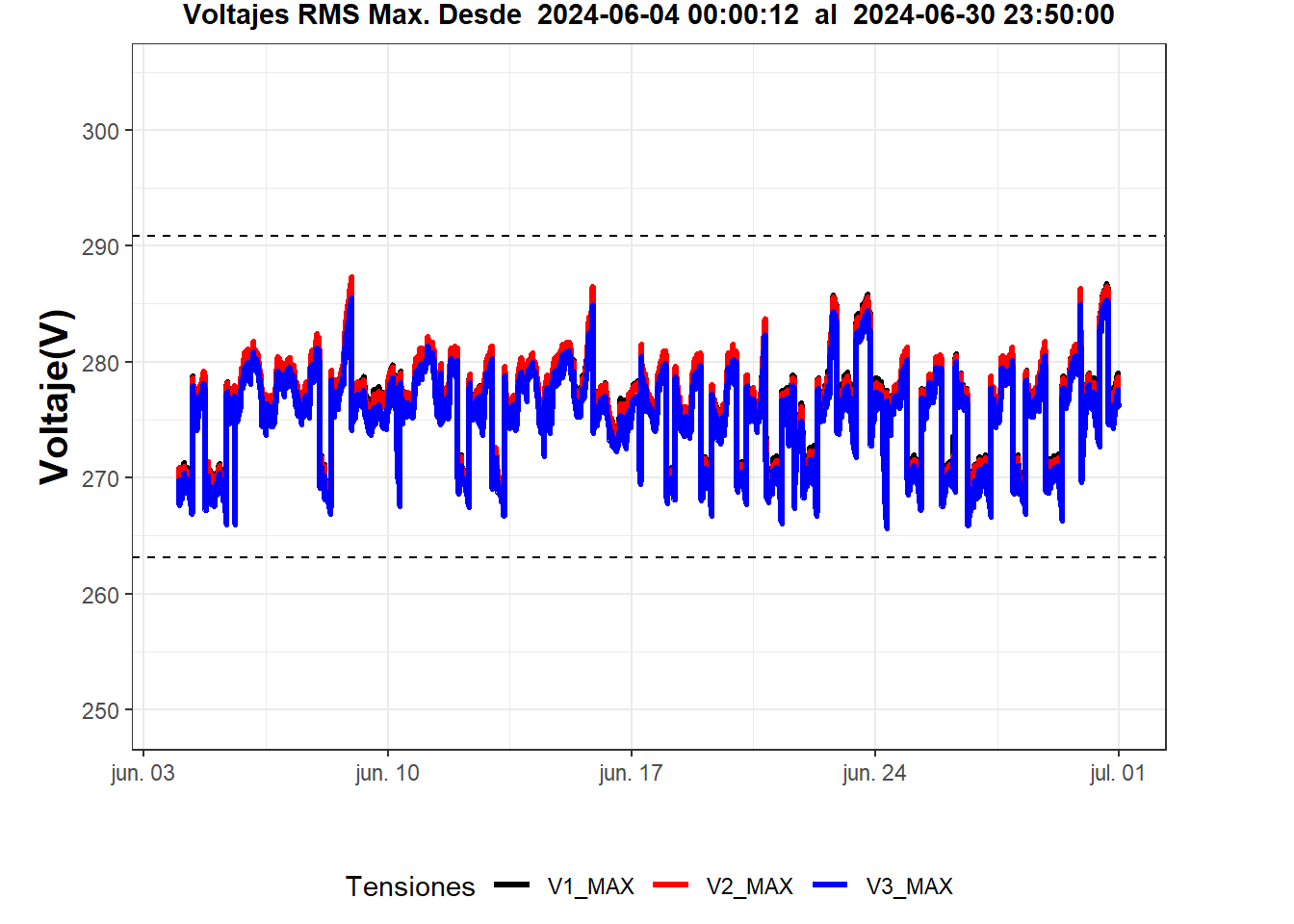

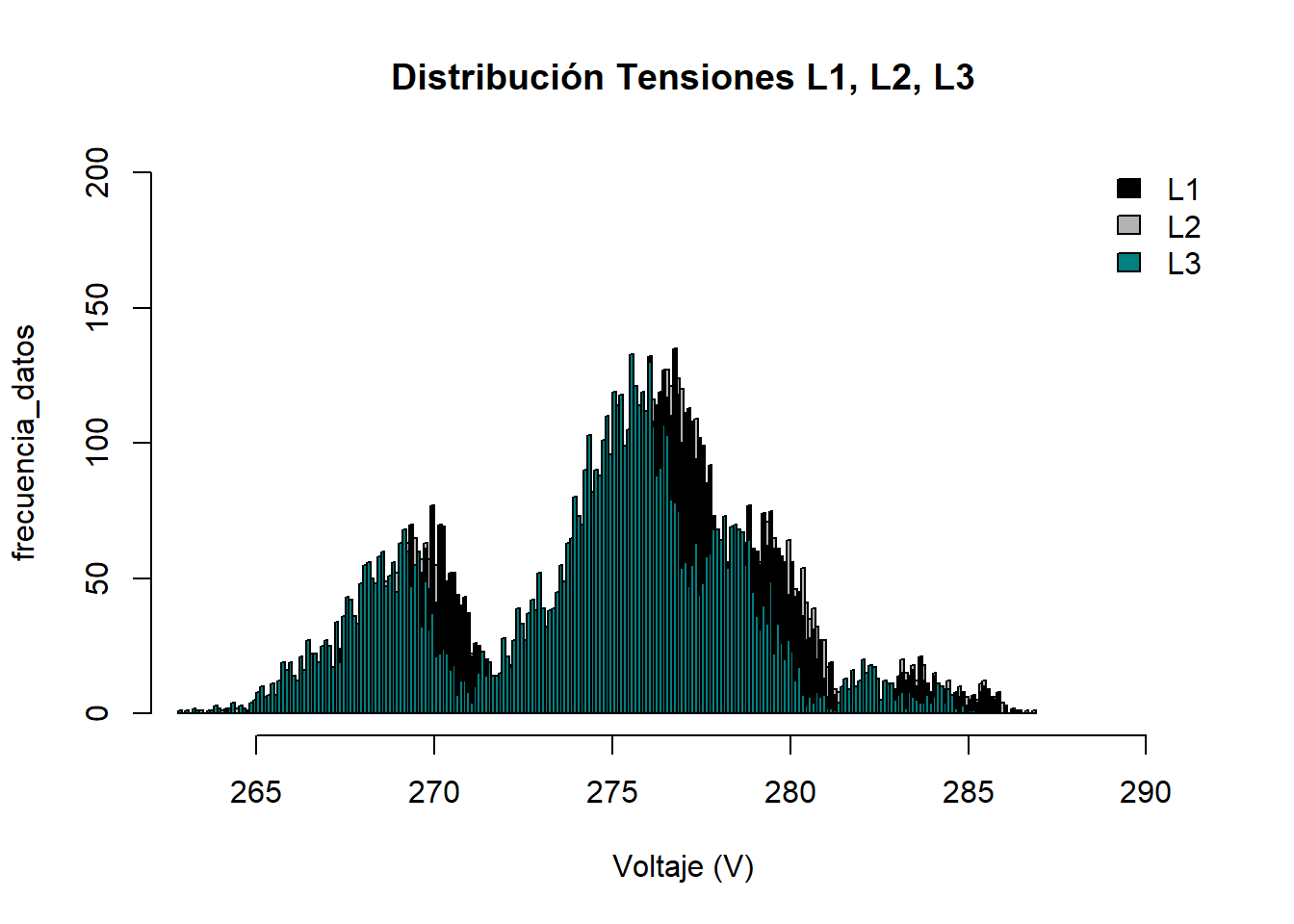

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
V1 V2 V3
Min. :264 Min. :263 Min. :263
1st Qu.:272 1st Qu.:272 1st Qu.:271
Median :276 Median :276 Median :275
Mean :275 Mean :275 Mean :274
3rd Qu.:278 3rd Qu.:278 3rd Qu.:277
Max. :286 Max. :287 Max. :285

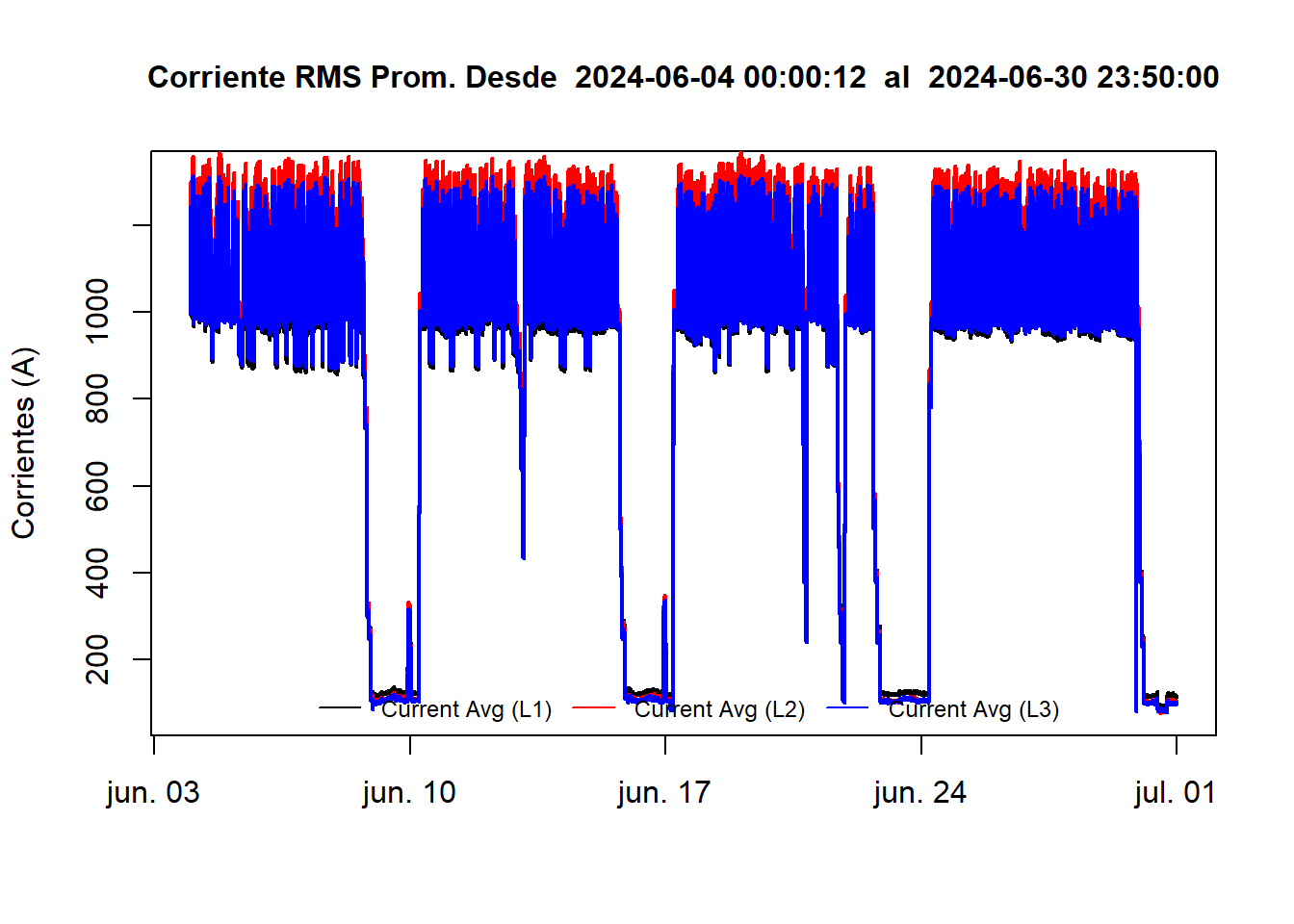

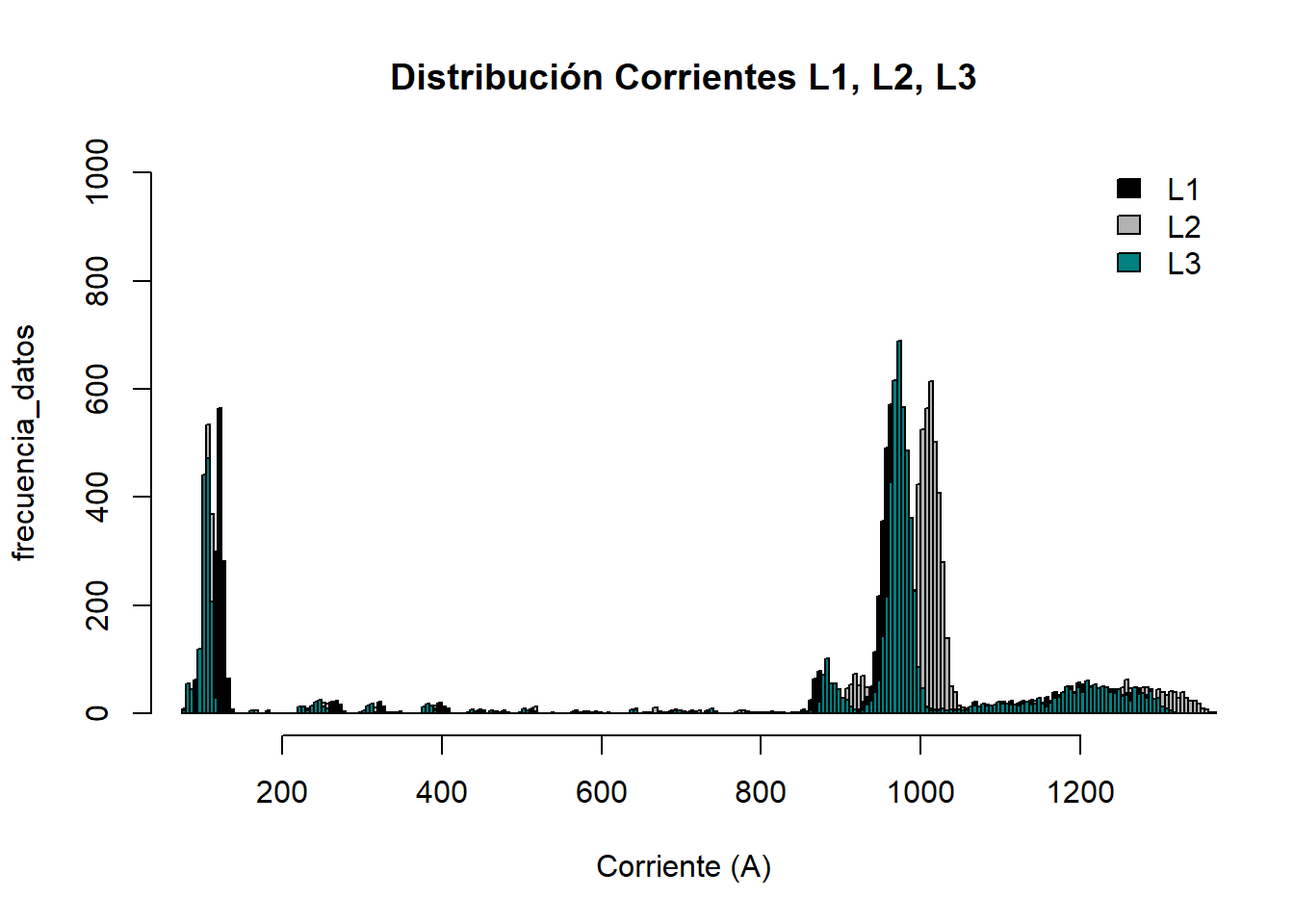

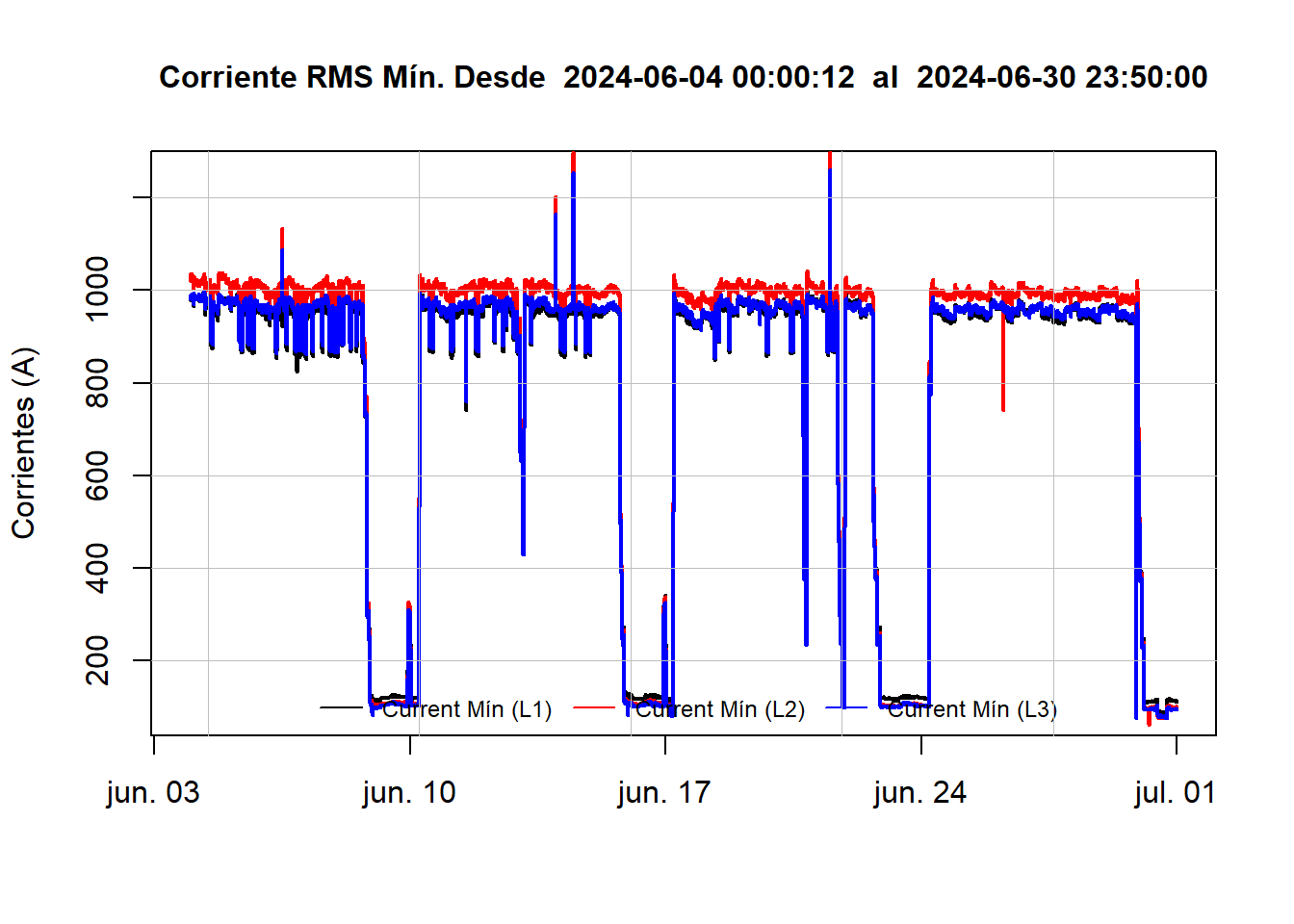

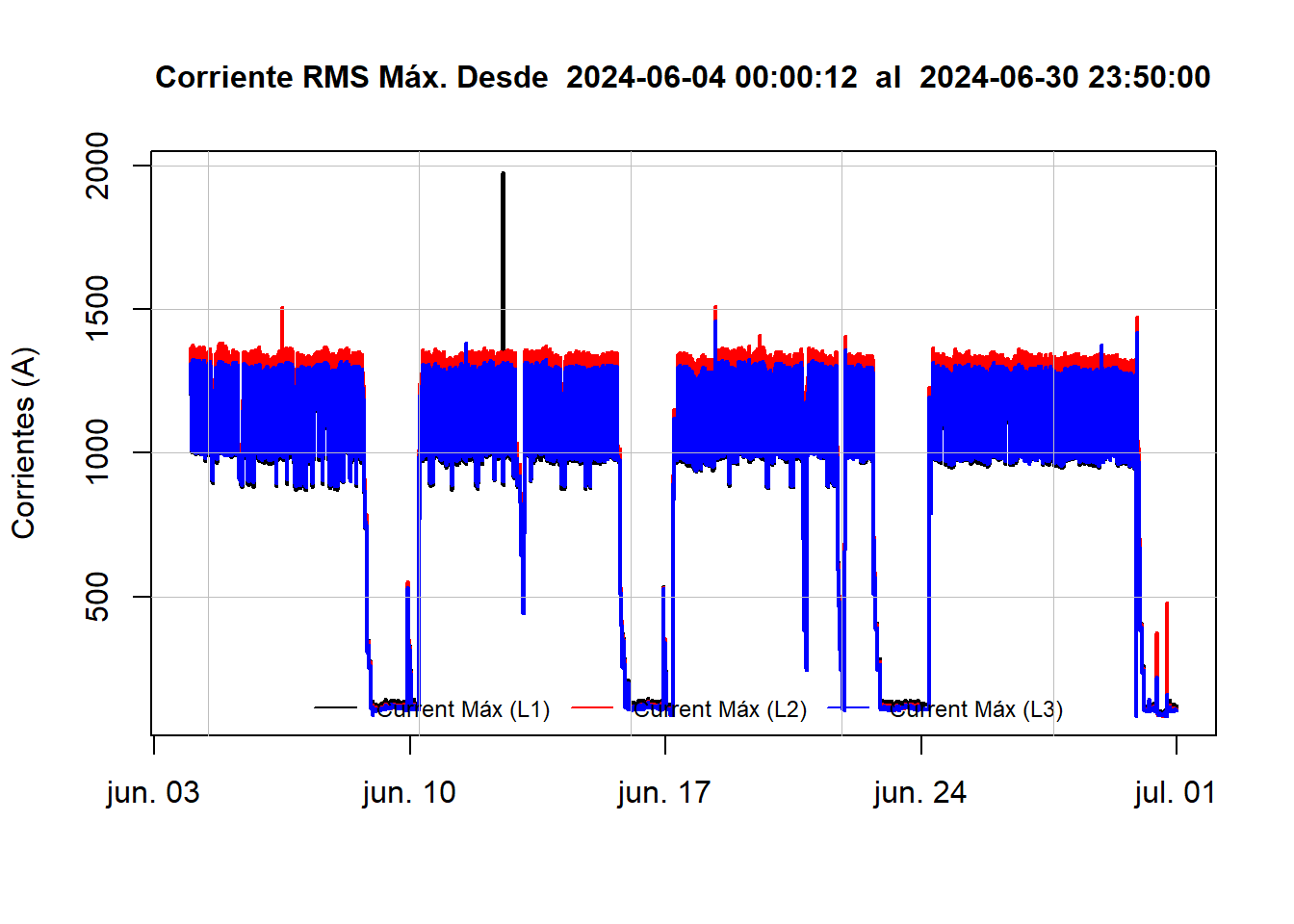

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 86 Min. : 77 Min. : 79
1st Qu.: 875 1st Qu.: 918 1st Qu.: 884
Median : 963 Median :1007 Median : 971
Mean : 830 Mean : 863 Mean : 832
3rd Qu.: 986 3rd Qu.:1027 3rd Qu.: 990
Max. :1320 Max. :1368 Max. :1315

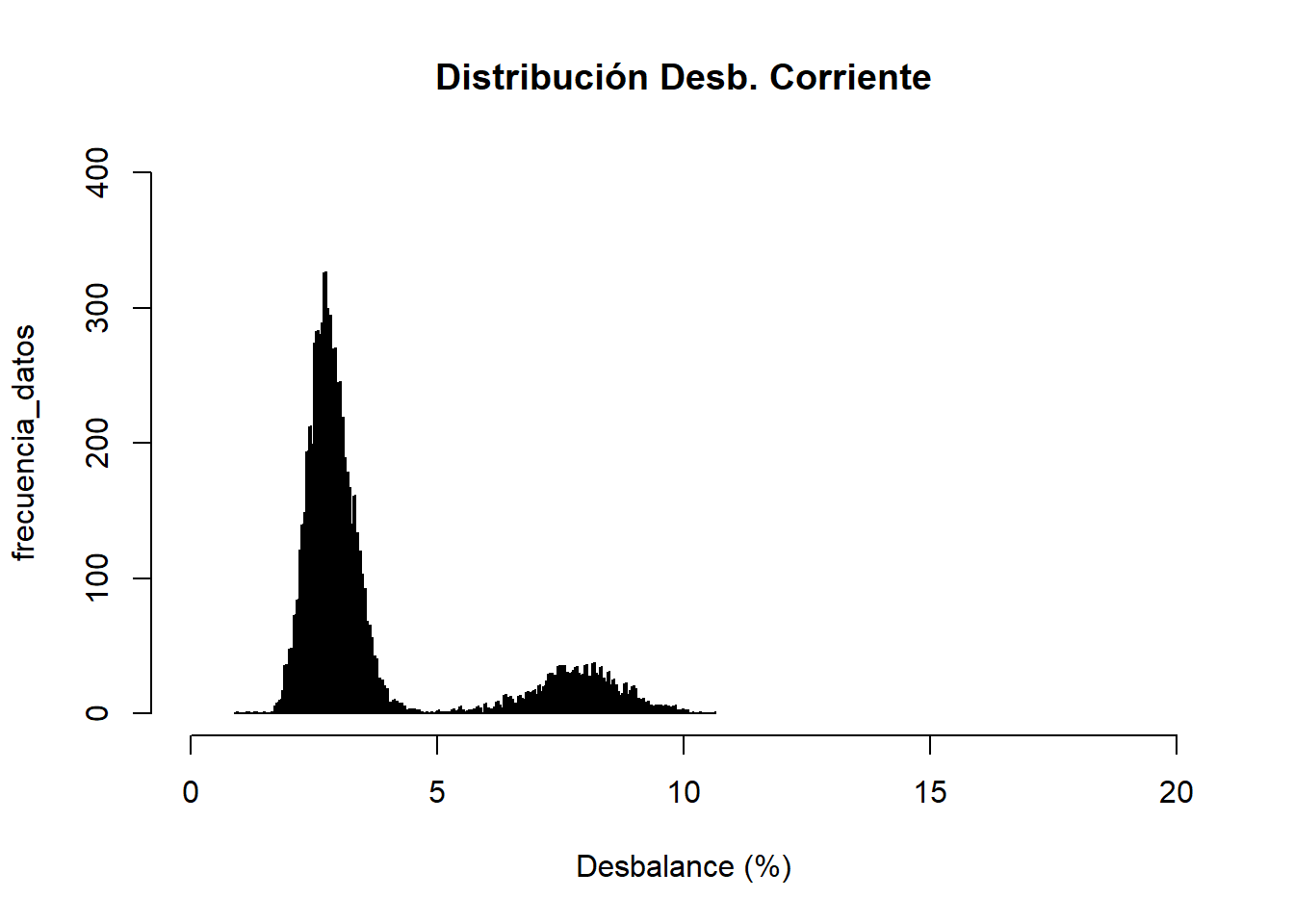

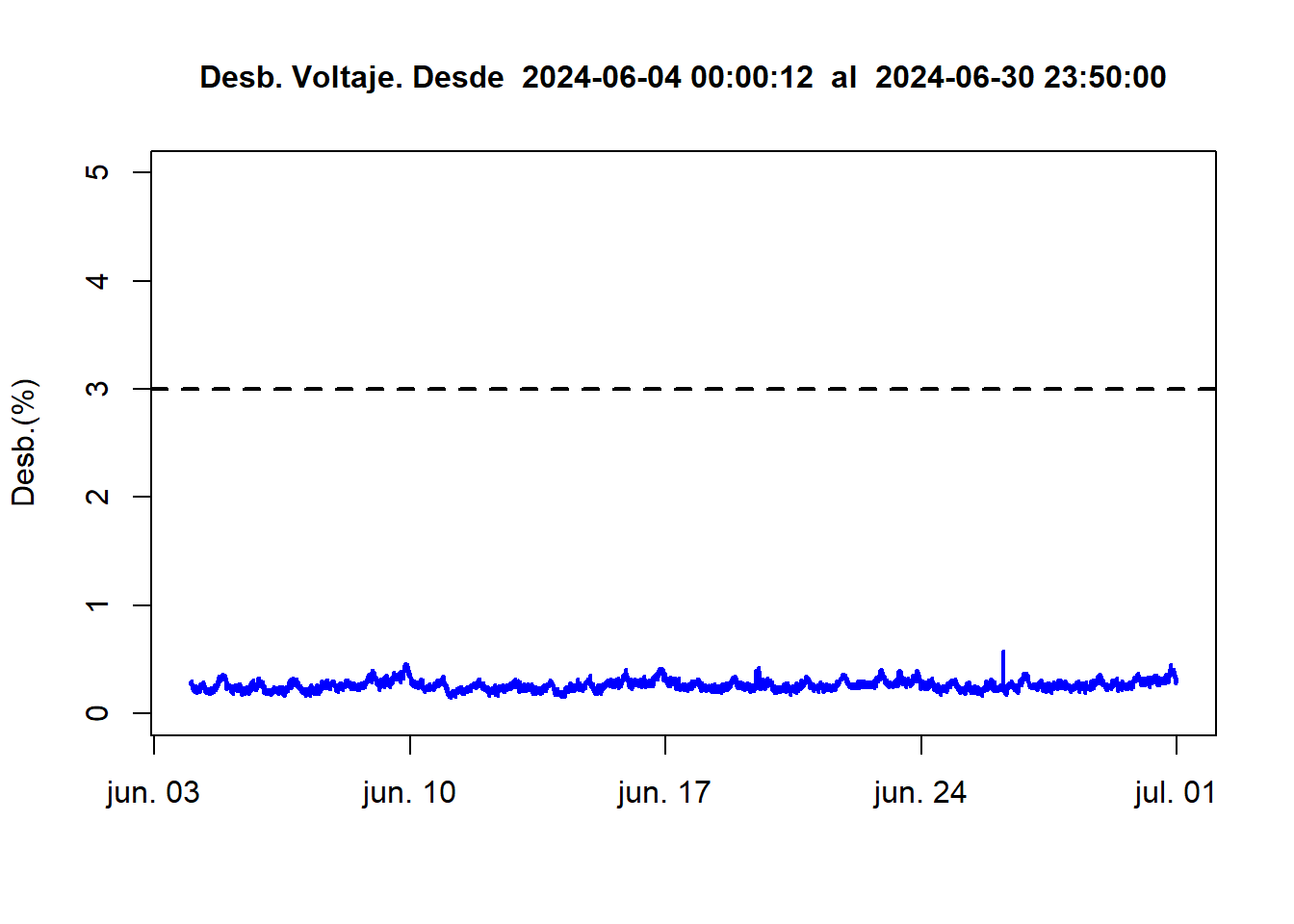

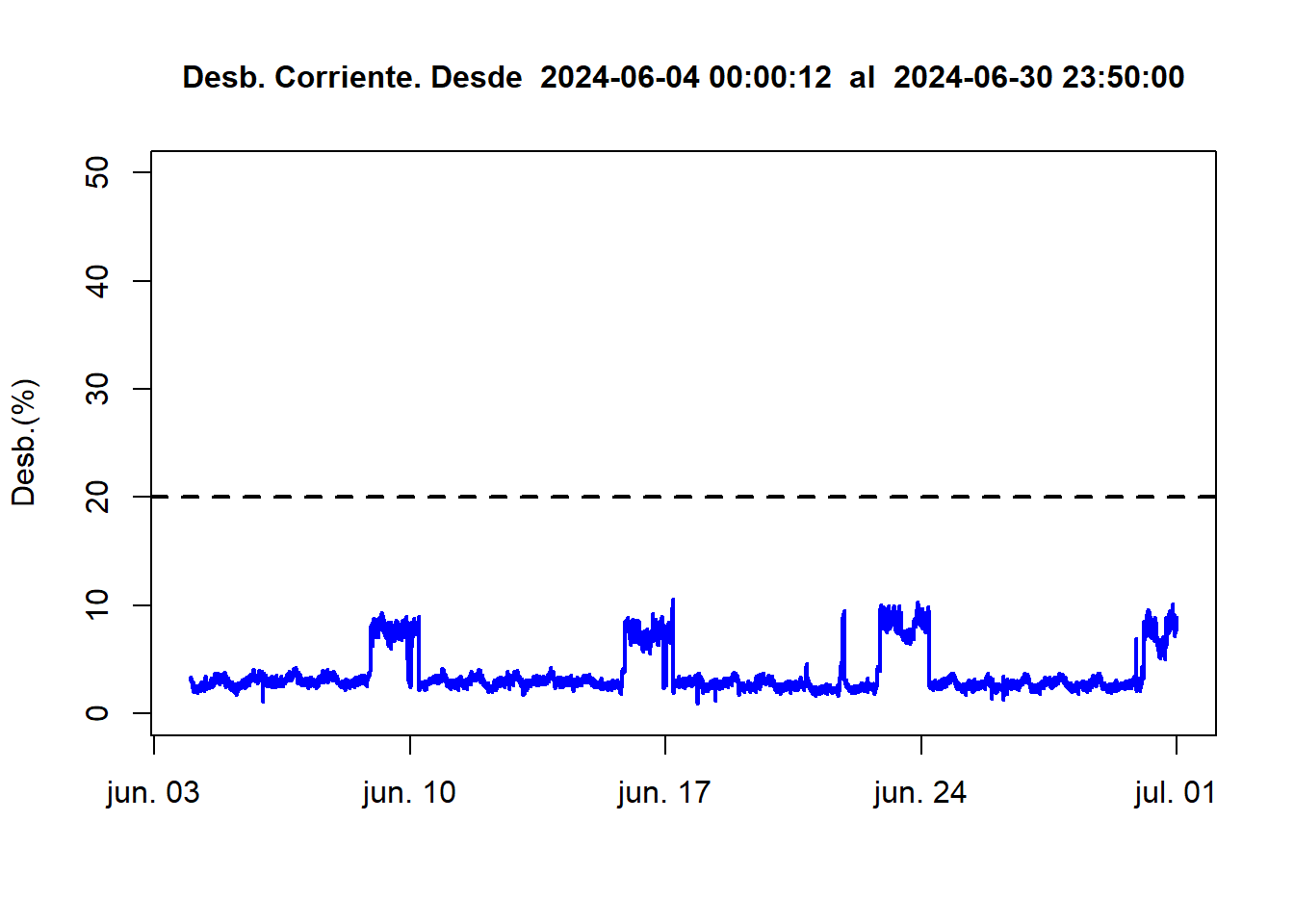

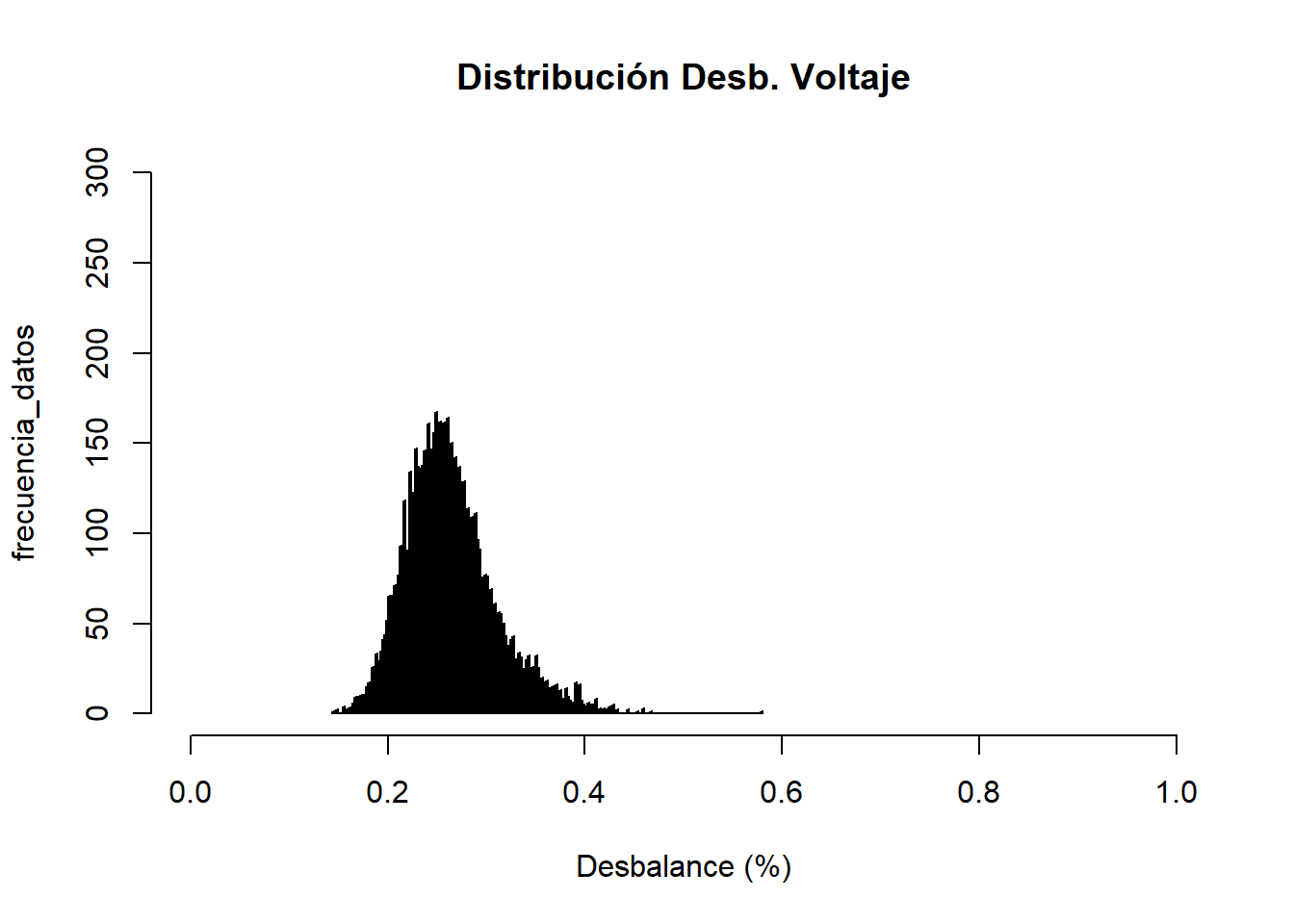

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.92 Min. :0.14
1st Qu.: 2.60 1st Qu.:0.23
Median : 2.94 Median :0.26
Mean : 3.74 Mean :0.26
3rd Qu.: 3.48 3rd Qu.:0.29
Max. :10.62 Max. :0.58

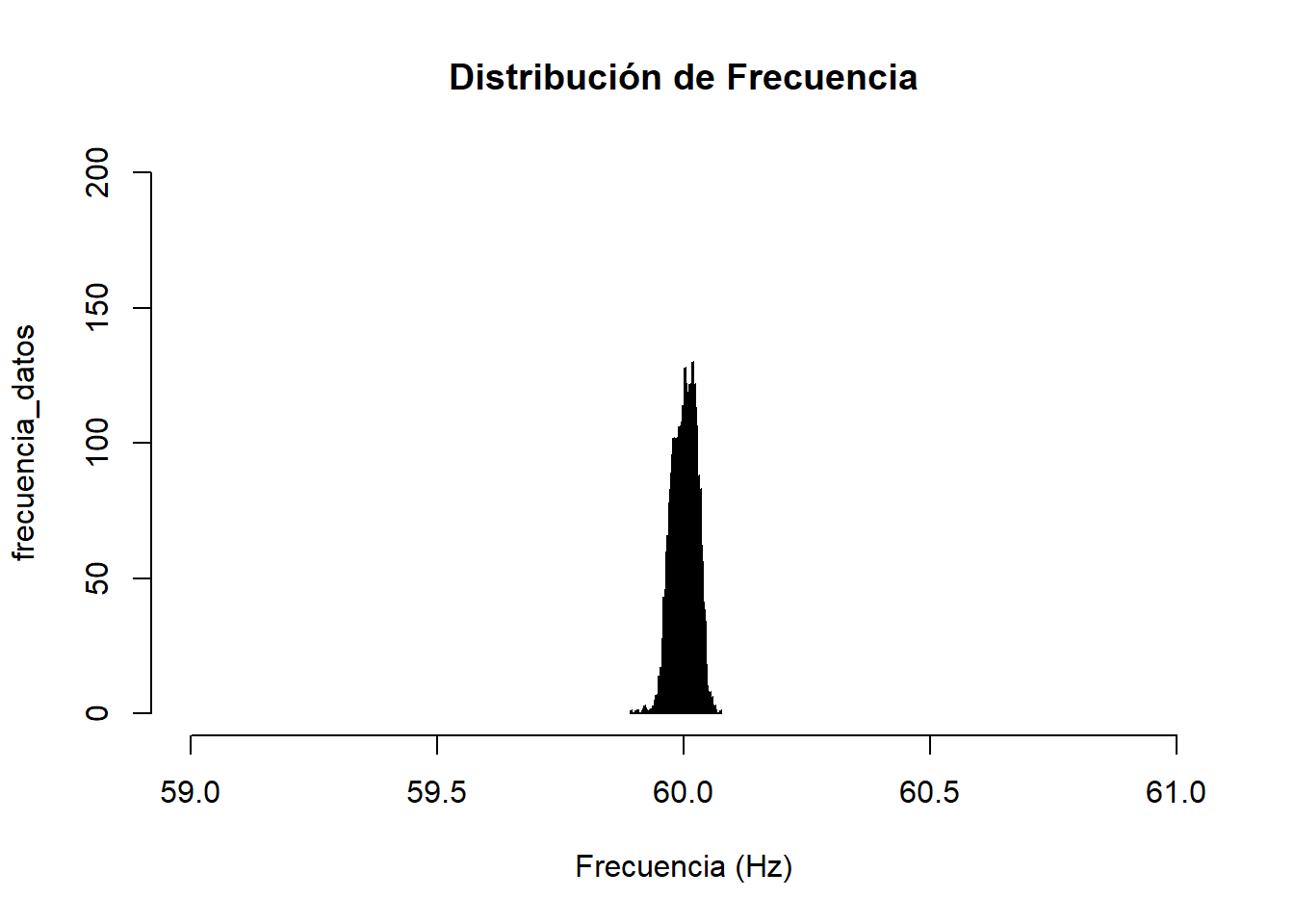

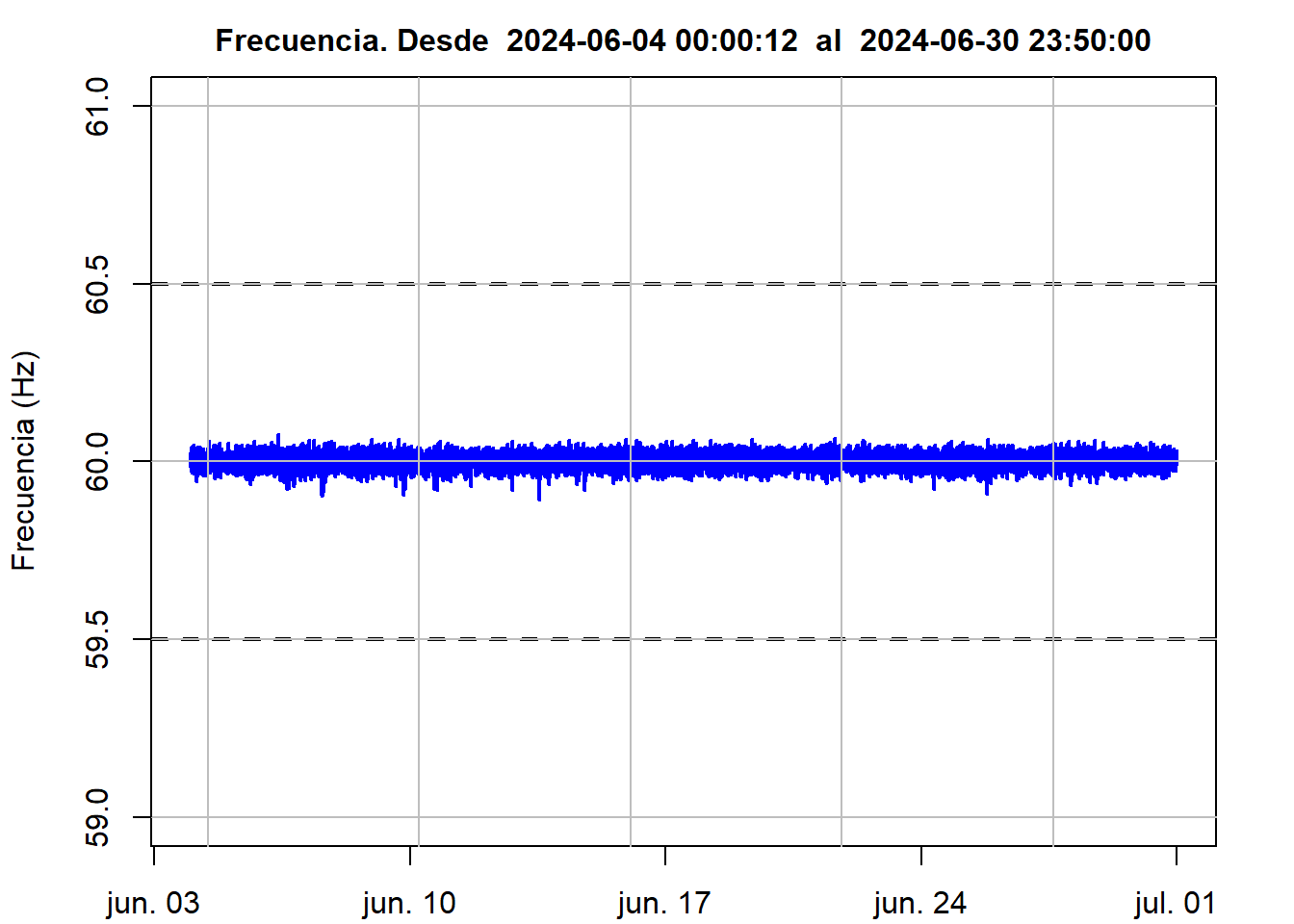

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.89
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.08

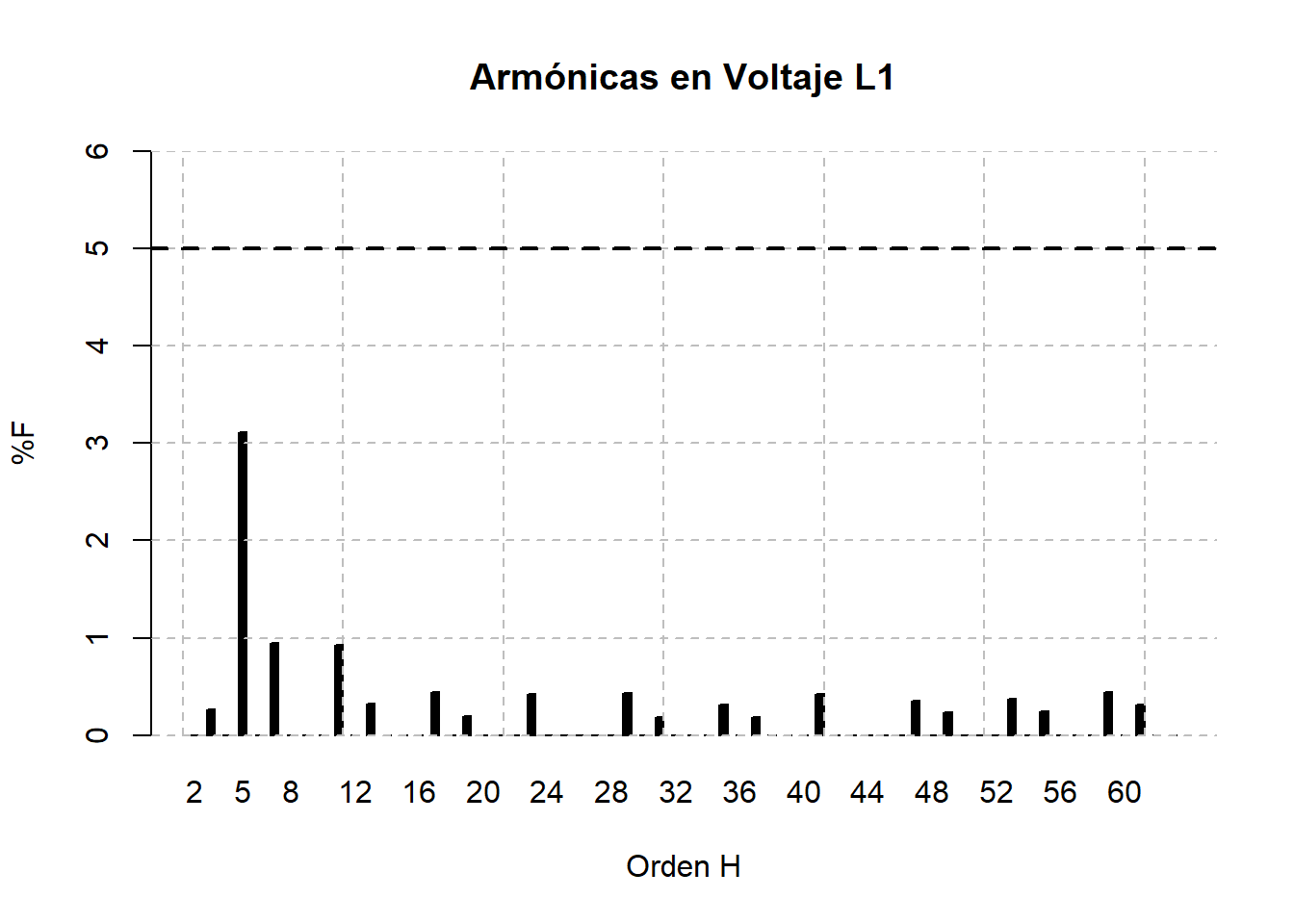

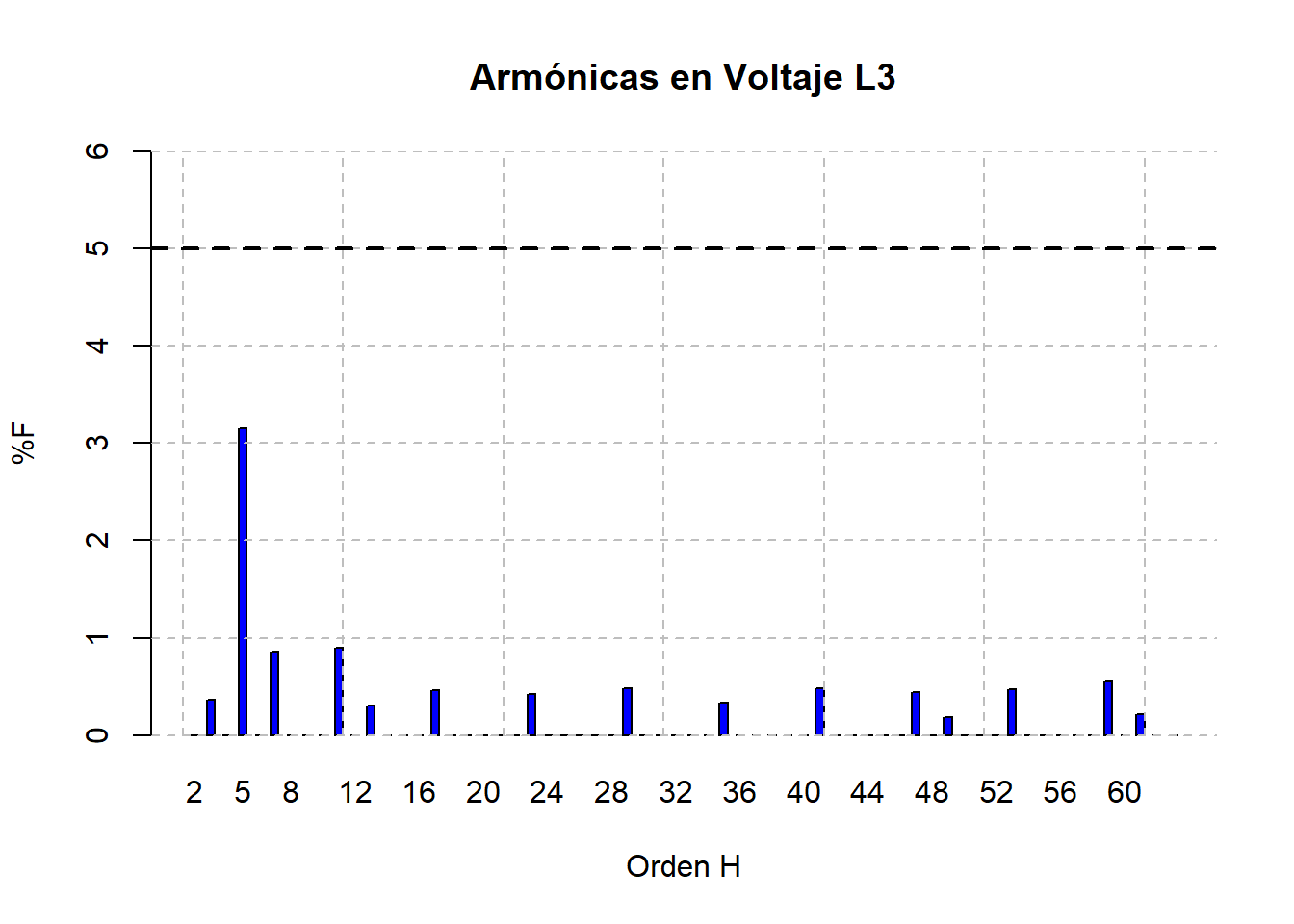

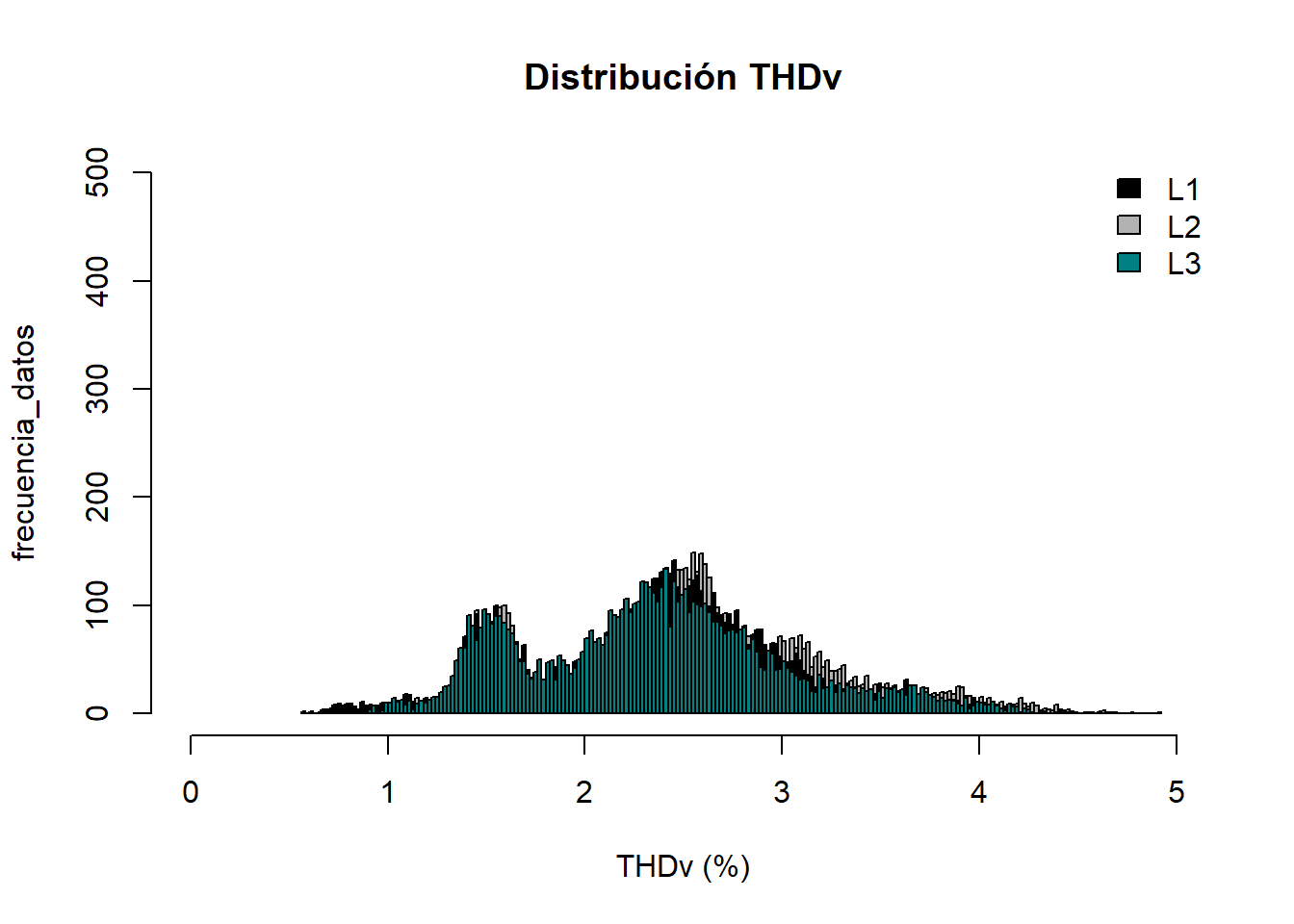

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.57 Min. :0.79 Min. :0.76
1st Qu.:1.94 1st Qu.:2.09 1st Qu.:1.87
Median :2.42 Median :2.53 Median :2.36
Mean :2.38 Mean :2.51 Mean :2.36
3rd Qu.:2.78 3rd Qu.:2.95 3rd Qu.:2.75
Max. :4.54 Max. :4.91 Max. :4.70

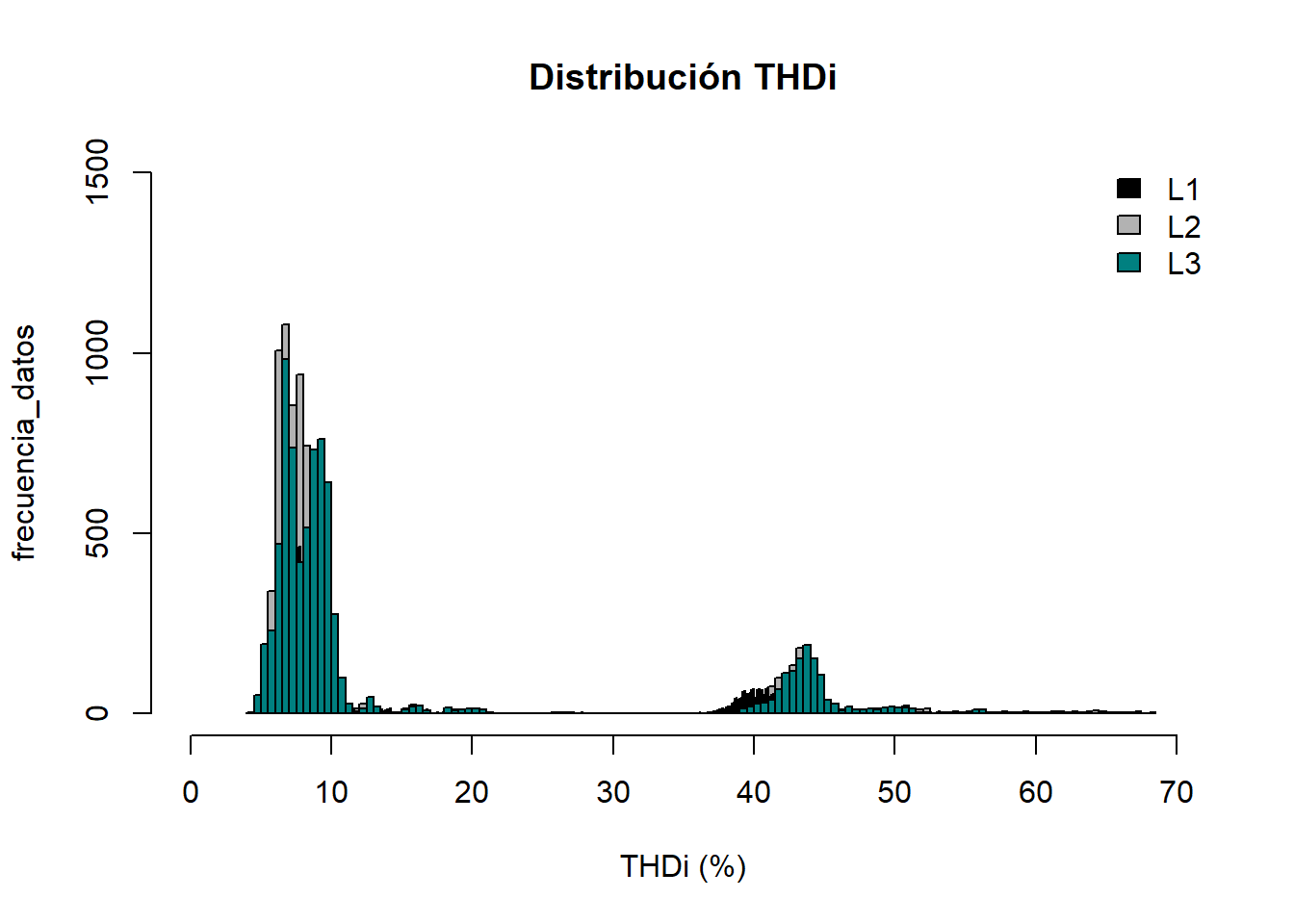

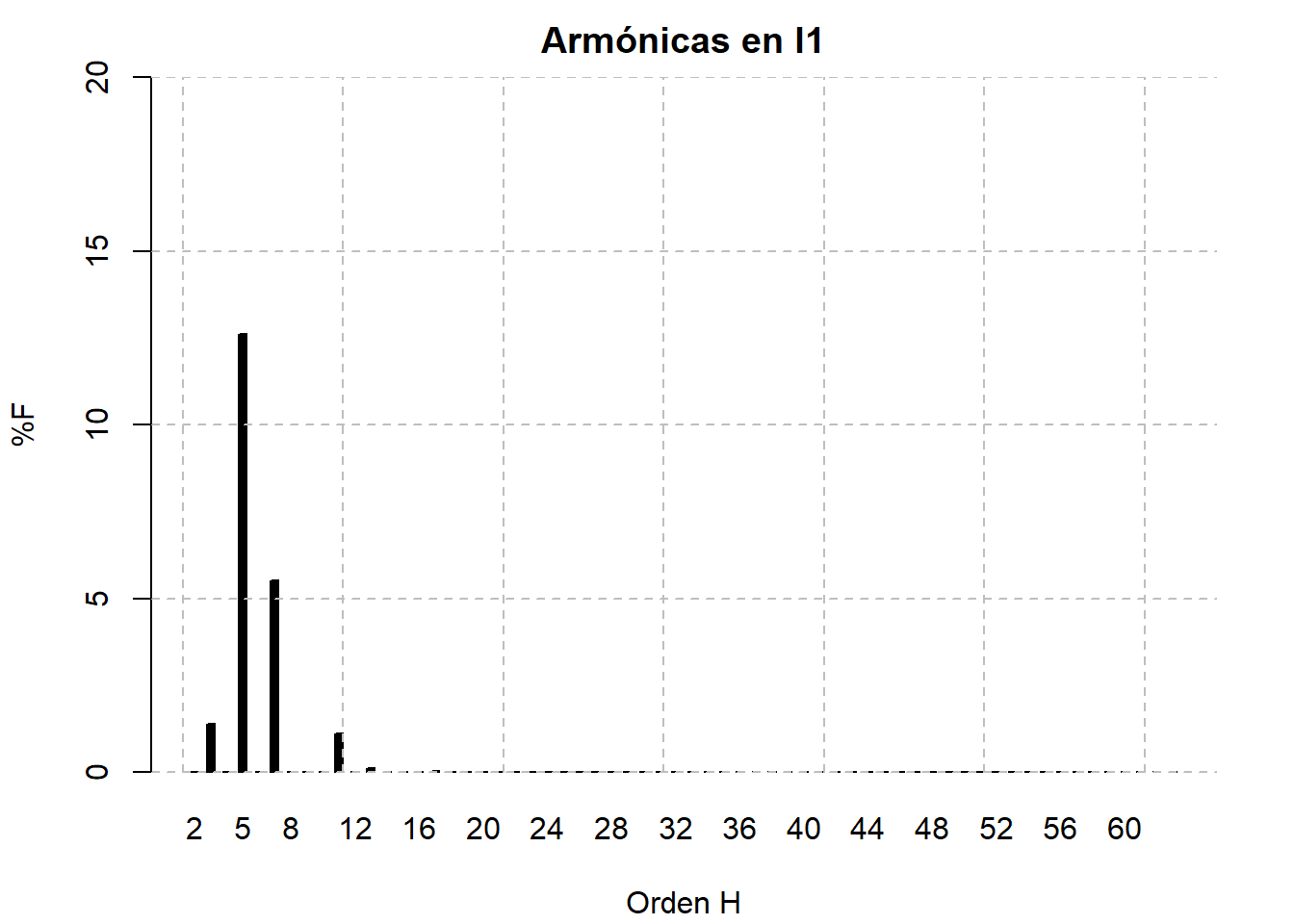

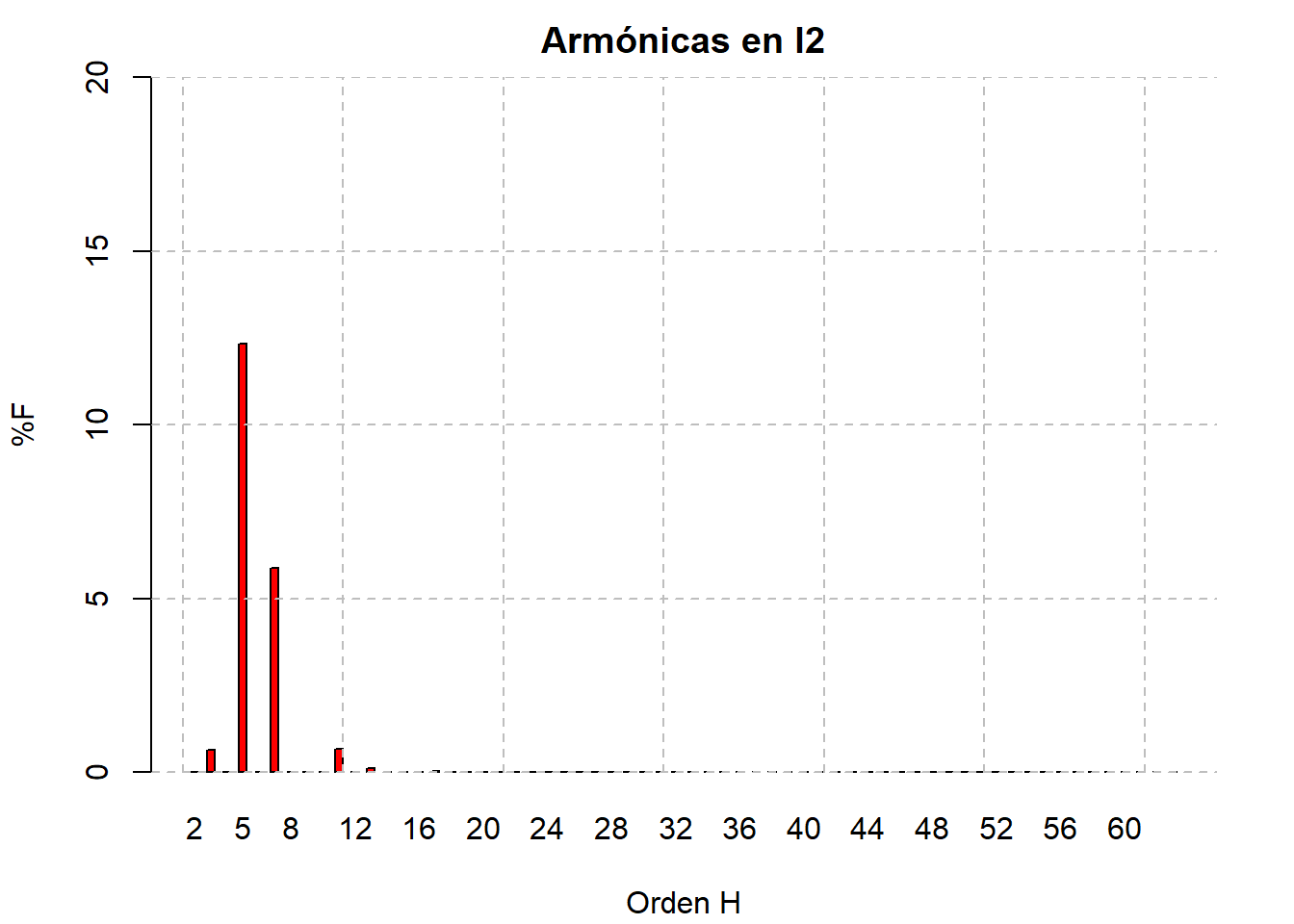

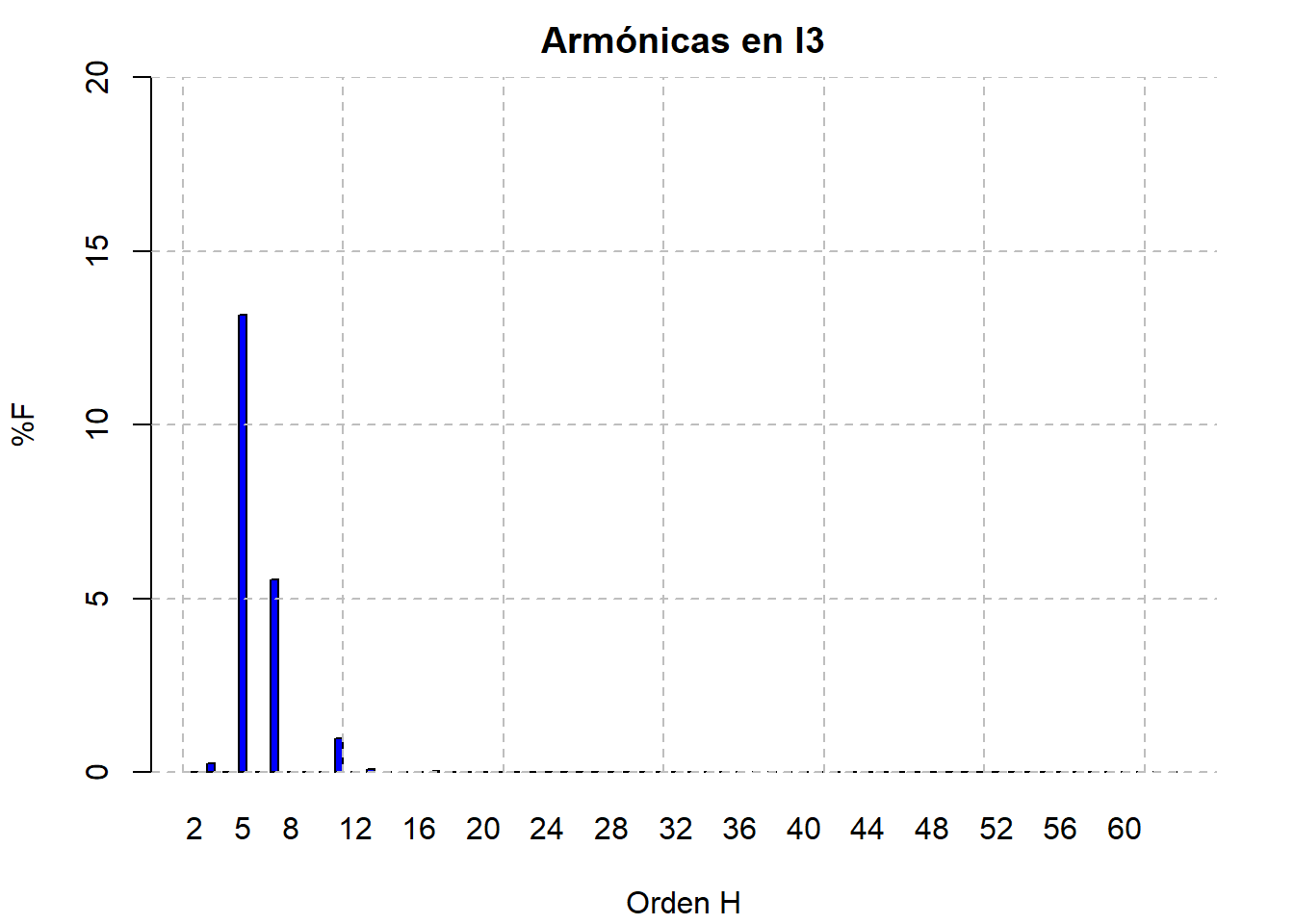

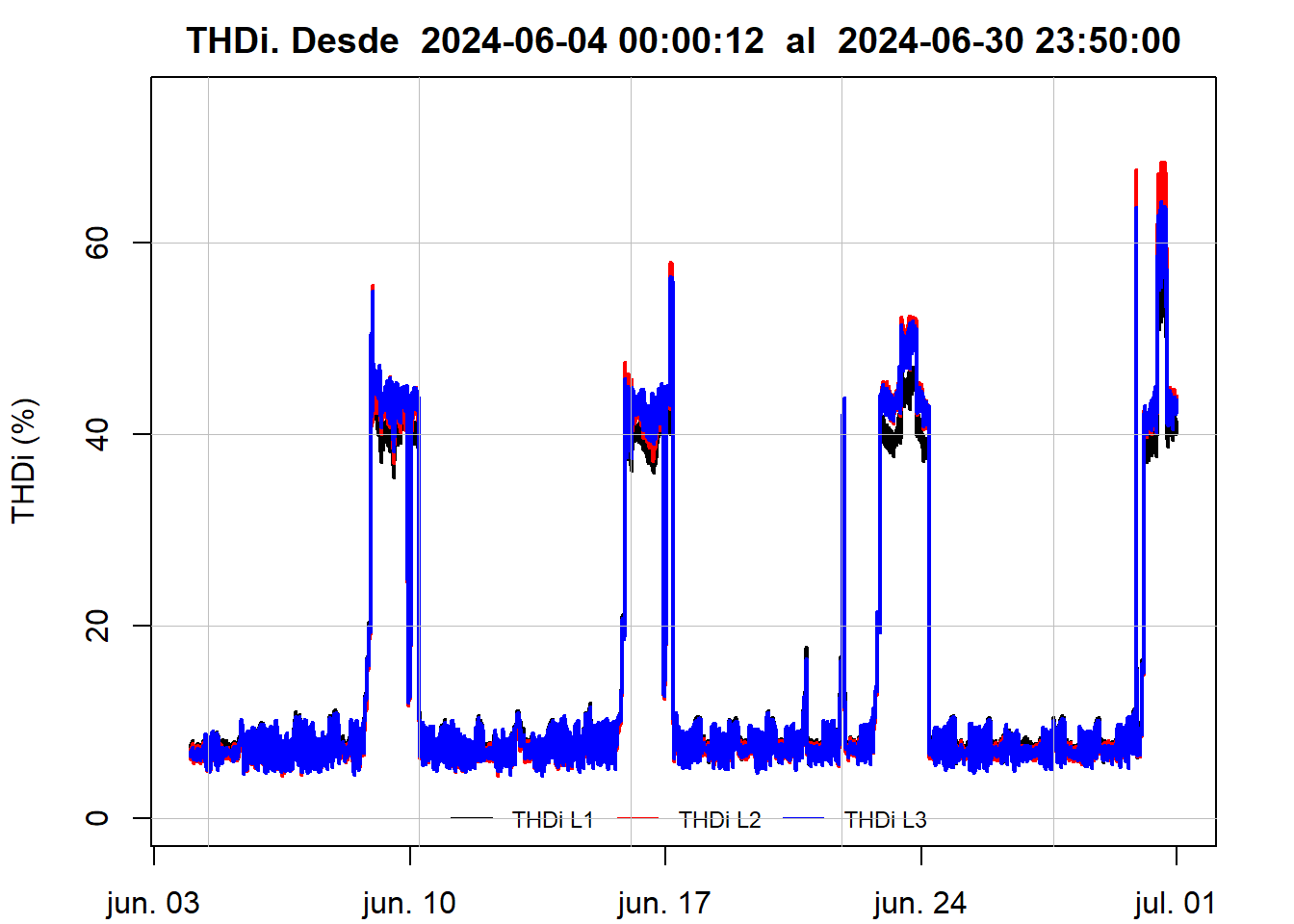

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.0 Min. : 4.4 Min. : 4.4
1st Qu.: 7.5 1st Qu.: 6.7 1st Qu.: 7.0
Median : 8.6 Median : 7.7 Median : 8.7
Mean :14.4 Mean :14.3 Mean :14.8
3rd Qu.:10.2 3rd Qu.: 9.1 3rd Qu.:10.1
Max. :59.9 Max. :68.4 Max. :64.3

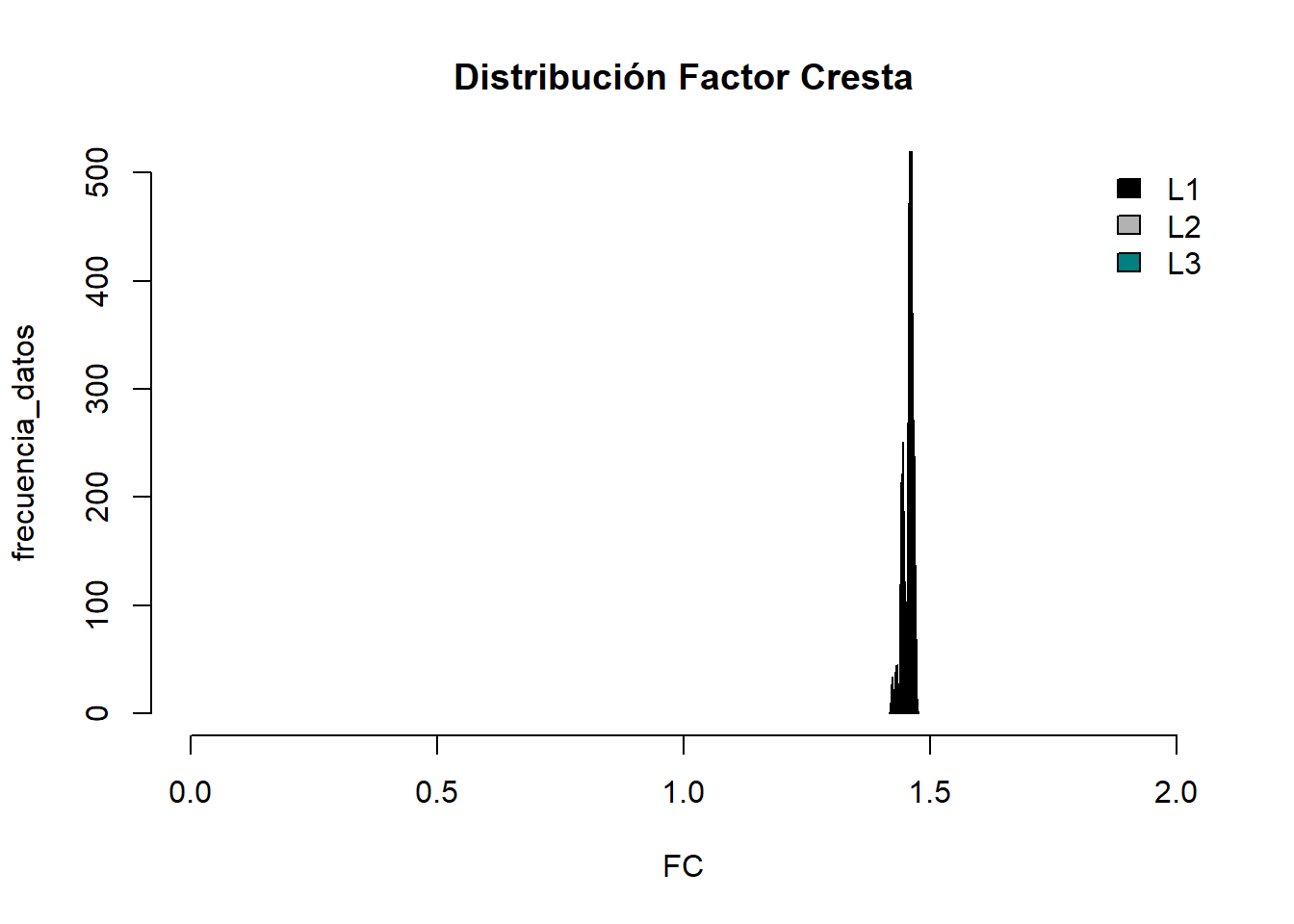

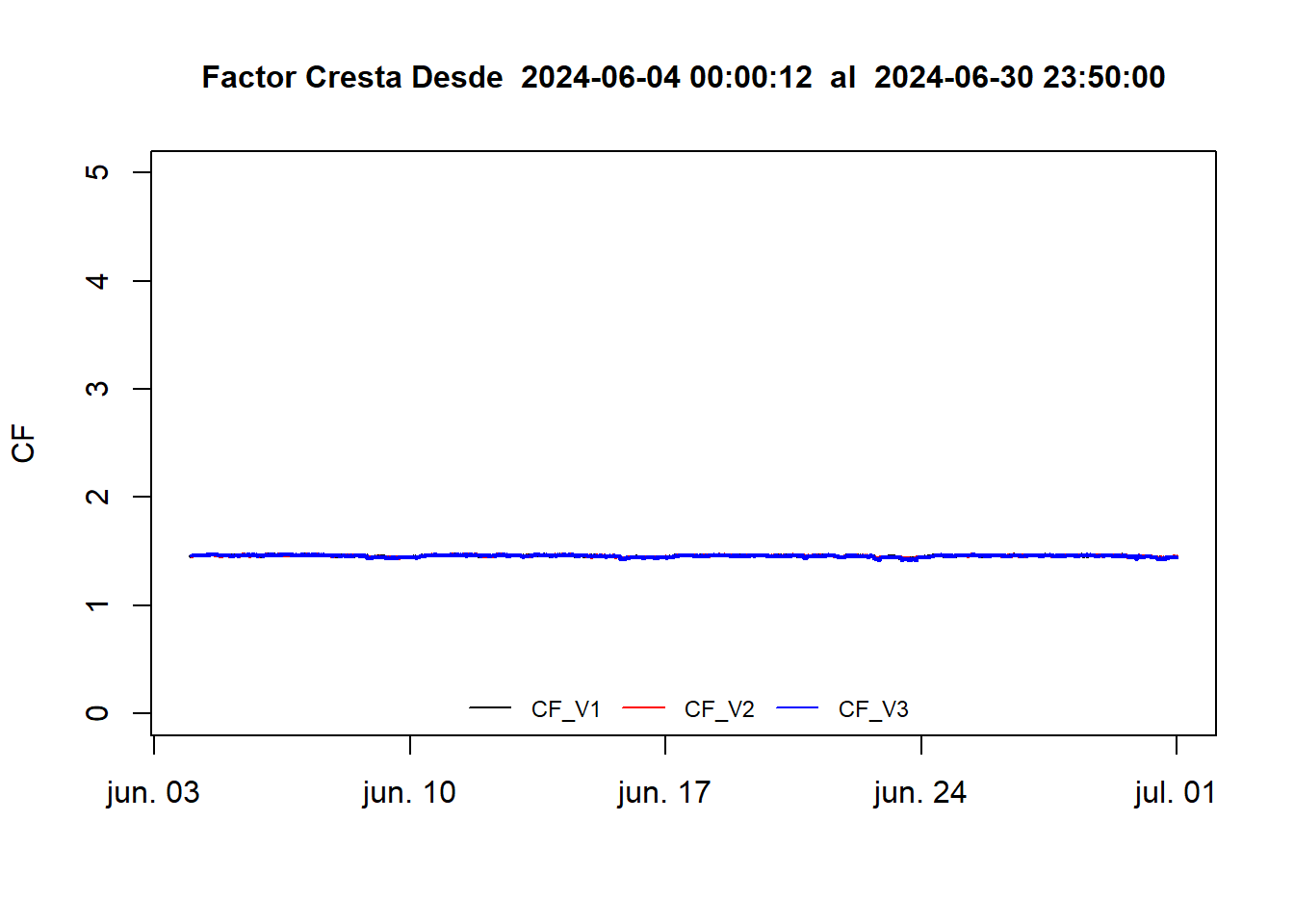

Sección: Factor Cresta

Estadistica Descriptiva de Factor Cresta
CF V1 CF V2 CF V3
Min. :1.43 Min. :1.42 Min. :1.42
1st Qu.:1.46 1st Qu.:1.46 1st Qu.:1.45
Median :1.46 Median :1.46 Median :1.46
Mean :1.46 Mean :1.46 Mean :1.46
3rd Qu.:1.46 3rd Qu.:1.46 3rd Qu.:1.46
Max. :1.48 Max. :1.48 Max. :1.48
